四、滾珠絲杠副運轉速度大幅度提高,滿足高速化、高加減速度要求
要提高機床的生產效率,就要提高機床的速度。在日本,機床的進給速度每年都在刷新,明顯呈高速化趨勢。例如,速度為60mm/min的機床,每年都在增加,這些機床都大量使用NSK、THK的產品。在中國,已開始生產速度為60m/min的加工中心,對高速滾珠絲杠副和直線導軌副的需求也會有快速的增加。近五年,日本開始生產速度超過100m/min的機床。為滿足其高速的需求,NSK開發了Dn值達22萬(Dn=軸徑x轉數),靜音、且?guī)в行碌臐?rùn)滑結構、新循環方式的BSS系列高速滾珠絲杠副。機床的高速化,高加減速度的要求,使得滾珠絲杠副的負載不斷增加。NSK從1916年開始開發制造軸承,已經具有90年生產軸承和45年生產滾珠絲杠副的歷史。最近幾年,NSK還開發出了高速靜音滾珠絲杠副,高負荷滾子直線導軌副,對中國發展高性能機床提供了有力支持。軸承制造技術是NSK的強項,以此滾動技術為基礎,不斷開發生產滾珠絲杠副、直線導軌副、主軸單元以及幾乎使用于機床各個部分的所有滾動部件。在日本機床業數控化進程中,NSK的精密軸承和精密滾珠絲杠副擔當了一個非常重要的角色。

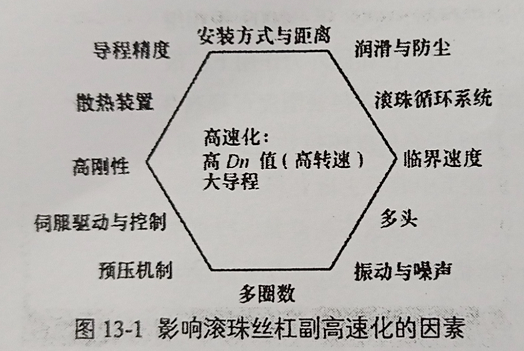

為了滿足高速的要求,一般來講可選用大導程滾珠絲杠副,但是選用大導程的滾珠絲杠副會引起負荷能力不足、剛性不足的問題。NSK所開發的BSS系列高速滾珠絲杠副,具有低噪聲,低振動特征。由于采用新的循環方式,其Dn值可達到22萬,比現有的產品提高1倍。而且噪聲可降低5~7個dB.另外,由于不帶鋼球循環管,與現有同類產品相比較,螺母的外徑可以減小15%~30%.根據需要,還可加上高防塵密封蓋及免維護的自動潤滑元件,并有中導程和大導程許多規格,其產品得到了日本許多大型機床廠家的好評。設計高速滾珠絲杠需考量的因素很多,具體如圖:
高速滾珠絲杠的設計一般是縮小滾珠直徑和螺桿外徑、加大導程等,但應注意精度及負荷要求。解決進給系統高速化所面臨的主要矛盾的措施如下:解決滾珠絲杠副實現高速化的主要矛盾;堅持產品結構創新是實現高速化的基礎;提高工藝水平和制造質量是高速化的關鍵。
